FreeCAD1.0

FreeCAD 是一款免费开源的三维参数化 CAD 软件，主要用于精确设计真实物体。它会把草图、尺寸约束、拉伸、切除、圆角等操作保存在建模历史中，后续修改早期参数时，相关特征可以随之重新计算。

软件覆盖 Windows、macOS 和 Linux，适合机械设计、3D 打印、建筑 BIM、工程制图以及需要用 Python 扩展建模流程的用户。它不像偏重动画和渲染的三维软件，而是更强调尺寸、约束、实体结构和可追溯的设计过程。

核心功能

• 参数化建模：通过尺寸、约束和特征历史控制模型，修改草图或参数后可重新生成后续结构。
• 草图与零件设计：使用 Sketcher 绘制受约束的二维轮廓，再用 Pad、Pocket、Revolution、Fillet、Chamfer 等工具构造实体。
• 工程图与装配：把三维模型转换为带尺寸的二维工程图，并通过装配工作台组织多个零件及其连接关系。

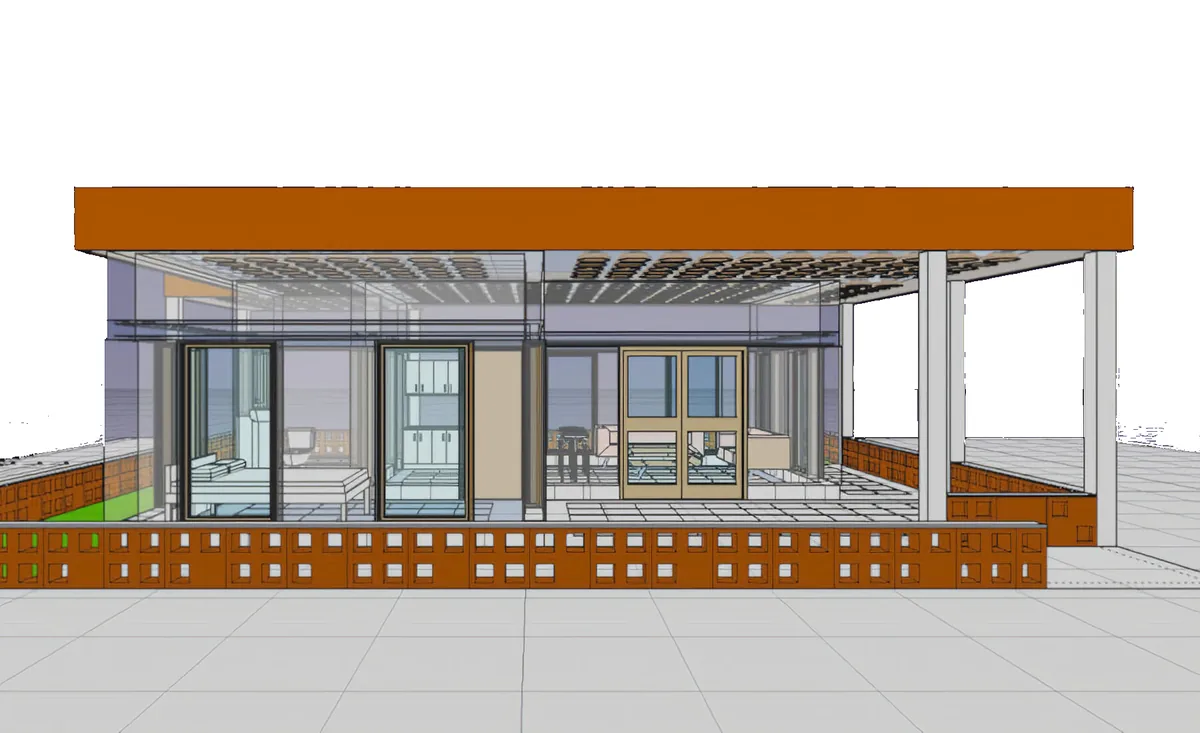

• 建筑与 BIM：可建立墙体、门窗、楼层等参数对象，并处理 IFC 等建筑信息模型工作流。
• 分析与制造：提供 FEM 有限元分析、网格处理和 CAM 工具，能够为数控加工准备刀具路径。
• 开放扩展：内置 Python 控制台和宏机制，还可通过附加组件管理器安装外部工作台。

产品特点

FreeCAD 的工作台机制把不同领域的工具分开组织。制作机械零件时可以集中使用 Part Design 和 Sketcher，处理建筑模型时再切换到 BIM，需要工程图、分析或加工时也有对应入口。FCStd 文档保留对象树和特征关系，比只保存最终网格更方便回头调整尺寸。

它的代价是学习曲线较陡。新用户需要先理解文档、Body、草图约束、工作台和特征树之间的关系；大型装配和复杂模型也会对内存、显卡驱动与重算时间提出更高要求。官方安装包体积较大，下载前应预留足够磁盘空间。

安装与使用教程

1. Windows 用户从官方发行页下载 x64 安装程序并按向导安装；macOS 根据 Intel 或 Apple 芯片选择对应 DMG；Linux 可下载 x86_64 或 ARM64 AppImage，也可以使用发行版的软件仓库。
2. 首次启动后，在“编辑－首选项”中确认界面语言、单位制和导航方式，再从工作台选择器切换到“零件设计”。

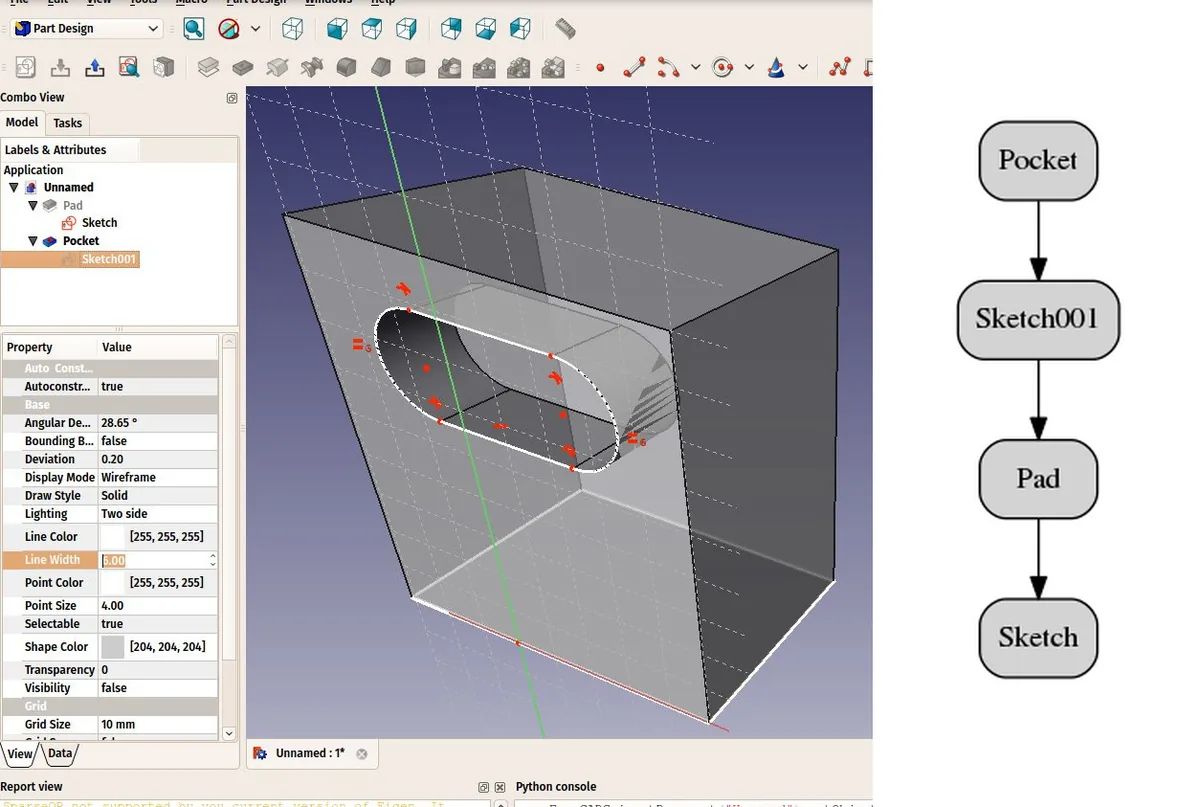

3. 新建文档并创建 Body，点击“创建草图”，选择基准平面后绘制一个闭合轮廓，为关键边长添加尺寸约束。
4. 关闭草图，使用“凸台（Pad）”把二维轮廓拉伸成实体；如需开孔，可选中一个面新建草图，再使用“凹槽（Pocket）”切除材料。
5. 在树视图中双击早期草图或特征即可修改参数。完成后保存为 FCStd 文件，并根据用途导出 STEP、STL 或二维工程图。

适用场景

• 机械零件与产品原型：适合用尺寸约束反复调整支架、外壳、连接件和装配结构。
• 3D 打印：可以建立精确实体并导出 STL，同时保留可继续修改的参数化源文件。
• 建筑与工程教学：BIM、工程图和有限元工具能覆盖从建模到分析的基础练习。
• 自动化建模：熟悉 Python 的用户可以编写宏、批量生成几何体或扩展工作台。

免费范围与许可证

FreeCAD 采用 LGPL-2.1 许可证开源，官方桌面软件可以免费用于个人学习、教育和商业项目，不要求购买订阅。软件本身不提供收费云存储；如果使用第三方协作、渲染或制造服务，相应费用由服务提供方决定。

使用评价

FreeCAD 的优势是功能跨度大、数据和建模历史掌握在用户手中，也没有把常用设计能力锁在订阅方案后面。它很适合愿意学习参数化思路、需要跨平台 CAD 或希望用 Python 定制流程的人。

不足也很明确：不同工作台的交互并不总是统一，复杂任务需要查阅文档，部分专业流程与成熟商业 CAD 仍有差距。把它当作无门槛绘图工具容易受挫，先从受约束草图、凸台和凹槽做一个简单零件，会比一次性研究全部工作台更容易上手。

更新说明

当前稳定版为 1.1.3，发布于 2026 年 7 月 25 日。该维护版本补齐了 1.1.2 的修复，并包含针对恶意 FCStd 文件可能触发代码执行及其他文件处理问题的安全加固，同时修复保存文件时反复出现版本更新警告的问题。官方建议所有用户升级，尤其是会打开来源不明 FreeCAD 文件的用户。
